單通道脹差監測器
一、概述

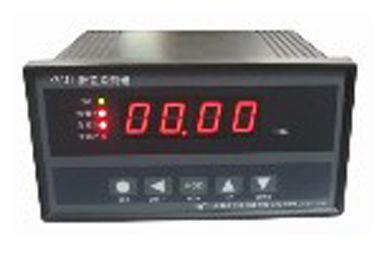

WP5041B單通道脹差監測器是我公司最新研制的一代監測器，它與我公司的WP20XL系列傳感器配套使用，可實現對汽輪機脹差的實時監測及保護。它具有良好的人機界面，現場使用方便可靠，延時報警功能、上（掉）電保護功能等有效抑制誤報警。獨特的抗電磁干擾技術，電源抗干擾設計及軟件故障自動恢復技術，保證WP5041B在各種惡劣條件下正常運行。
WP5041B是專門為汽輪機脹差測量保護研制的專用監測器。它具有以下特點:
可與本公司W(wǎng)P20XL系列或其他廠家同類型的電渦流位移傳感器配套使用；
實現智能處理：報警值可通過面板按鍵任意設置（密碼保護）;
面板按鍵可調整量程值，無需電位器調整，方便現場調試;
30秒不按操作鍵，可自行回到監測狀態;
報警延時調整范圍0～10秒，設定合適的報警延時值以防止現場干擾引起誤報警;
具有上、掉電檢測功能，上電過程抑制繼電報警輸出回路，能有效避免監測器誤報警;
后面板上有與脹差值成正比的帶隔離的電流輸出端子，供記錄輸出;監測器提供修正功能，可對傳感器的誤差進行修正，幫助提高系統的測量精度；
具有報警、危險二級繼電器輸出；
監測器采用高分辨率A/D轉換器，自動對溫度漂移進行補償和修正。在0～70℃的溫度范圍內長期使用均保證±1%FS的精度；
采用進口集成電路，嚴格對元器件進行篩選，100%整機老化及測試，保證監測器的高可靠性；
獨特的抗電磁干擾技術，電源抗干擾設計及軟件故障自動恢復技術，保證監測器在各種惡劣條件下正常運行；
外形尺寸160(寬)×80(高)×130(深)mm，重0.8kg ；
安裝開孔尺寸150(寬)×76(高) mm ；
可以帶通訊接口，與計算機聯機。
二、主要技術指標
測量分辨率：1/4096、12位A/D轉換器;
顯示范圍：-19.99 ～99.99;
頻率響應：0～10Hz(-3dB;)
控制繼電器接點容量：5A/220VAC或1A/220VDC;
顯示刷新周期：0.2S;
測量控制周期：10ms;
變送輸出：4～20mA（負載≤750Ω）精度±0.05%F.S;
工作環境溫度：0～70℃;
工作環境濕度：5～90%無結露;
電源電壓： 85V～264VAC 50/60Hz;
最大功率：≤10VA;
外供傳感器電源：-24Vdc，短路限流25mA
